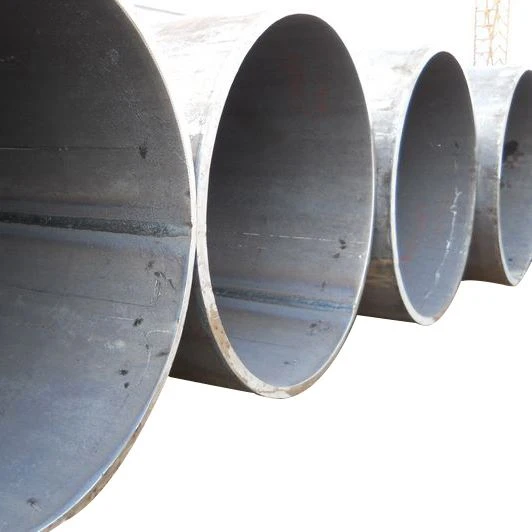

ASTM A672 korkeapaine-sähkö-fuusio-hitsattu putki

Kohtalaisen-lämpötilojen, korkean-paineen palveluihin – sopii PED-vaatimuksiin

Standardi ja laajuus

ASTM A672 kattaa sähkö-fuusio-hitsatun (EFW) teräsputkenkohtalainen{0}}lämpötiloissa, korkeapaineisissa-paineissa, kuten voimalaitosten syöttövesi, kattilakierto, höyrylinjat, jalostamot ja pitkän matkan{0}}kaasun siirto.
Standardi koskee putkiaSuurempi tai yhtä suuri kuin 1800 mm ulkohalkaisija, seinämän paksuus enintään 2 tuumaa (50 mm), valmistajaLSAWpaine-{0}}laatulevyltä.

NDT ja painetesti (toinen numero)

Toinen numero=2: 100 % hitsausradiografia + hydrostaattinen testi

Toinen numero=3: Vain hydrostaattinen testi (ei radiografiaa)

Toinen numero=0 tai 1: Osittainen testaus tai sopimuksen mukaan

EU:n markkinoille,Luokka 22/32(täydellinen röntgenkuvaus + hydrotesti) on erittäin suositeltavaa.

Tärkeimmät EU:n vaatimustenmukaisuuskohdat

PED 2014/68/EU: Kuuluu tyypillisesti kategoriaan 2 tai 3 (riippuen DN × paineesta), vaatii EN 10204 Type 3.2 -sertifikaatin ja ilmoitetun laitoksen osallistumisen.

CE-merkintä: Vaatimustenmukaisuuden arviointi voidaan suorittaa ennen toimitusta.

Jäljitettävyys: Jokainen putki on jäljitettävissä lämpönumeron, levynumeron ja hitsisauman tunnuksen perusteella.

Valinnaiset lisäkoodit: Täyttää NACE MR0175 / MR0103, AD 2000, EN 13480 jne.

Tekniset tiedot (tyypillinen)

Parametri	Arvo / alue
Ulkohalkaisija	8"-72" (219-1800 mm)
Seinän paksuus	0,315"-2" (8-50 mm)
Pituus	6-12 m (asiakkaan vaatimuksen mukaan)
Lopputulos	Viistetty / tasainen / kierteinen
Pintakäsittely	Paljastettu, mustaksi maalattu, korroosionkestävä pinnoite + korkki
